10-50 T / H Línea de producción de mortero de polvo seco Pared de masilla de barniz de barniz de barniz de barniz de barniz mezclador de adhesivos

10-50 T / H línea de producción de mortero de mezcla seca de polvo de pared de masilla de barniz de barniz de barniz de barniz de barniz de adhesivos de mezcla

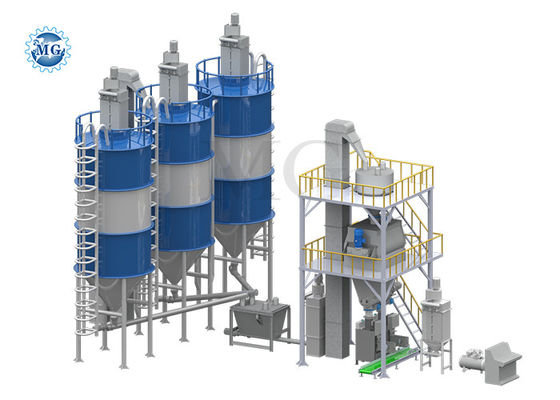

1. Descripción de la planta de mezcla automática de mortero en polvo de mezcla seca.

Esta línea de producción de mezcla de mortero seco totalmente automática adopta el tipo de torre, reduce en gran medida el tiempo de transporte del material, mejora la eficiencia de producción y reduce el consumo de energía.Según los requisitos de producción, el sistema de mezcla puede utilizar una mezcladora Plough de alta eficiencia de 4-10m3 de gran capacidad o una mezcladora Twin Shafts Agravic en un corto tiempo de mezcla.La línea de producción de mezcla de mortero seco completa y totalmente automática puede alcanzar la producción de 10-50 toneladas/hora.
El conjunto completo de equipos está controlado por el sistema de control automático PLC en tiempo real, con un alto grado de gestión de automatización y un entorno de trabajo amigable.y último sistema de gestión aplicado en el control automático, mejoró el funcionamiento del hombre y automático en gran medida.

Las ventajas del equipo de mezcla automática de mortero seco MG.

1, un alto grado de inteligencia. Está controlado por el sistema de control y realiza la automatización automática de
Los productos se distribuyen por lotes, pesaje automático, alimentación automática, mezcla automática y embalaje automático.
2, el uso de la estructura de disposición de la torre, acortar la distancia de transmisión y aumentar la eficiencia de la producción.
3El uso de una mezcladora de arado o de una mezcladora agráfica Twin Shafts tiene una alta uniformidad de mezcla y materiales con grandes diferencias físicas.
las propiedades tales como la gravedad específica, el tamaño y la forma de las partículas no se separan fácilmente cuando se mezclan en el mezclador.

2Configuración del productoInstalación de mezcla automática de mortero en polvo y mezcla seca.

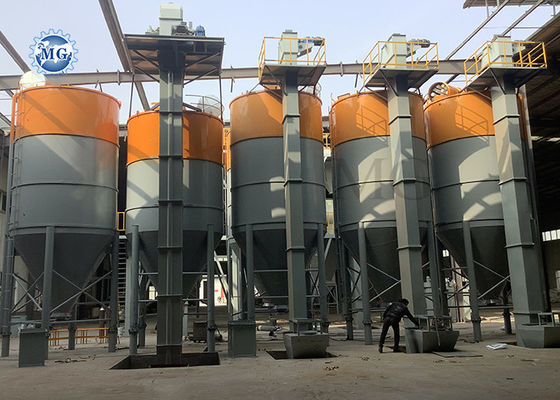

1, Silos de almacenamiento de materias primas:

El silo se utiliza para almacenar la materia prima seca de construcción en polvo, como arena, cemento, ceniza volante, escoria, carbonato de calcio en polvo y así sucesivamente.Recolector de polvo electrónico, válvula de seguridad de presión y conjunto completo de accesorios de ensamblaje.Los reguladores de nivel pueden detectar el máximo y mínimo de material en la tolvaLa válvula de seguridad es para evitar que el material se descargue fácilmente.

Modelo: 50T, 60T, 100T, 150T, 200T, etc. El número de vehículos que se pueden utilizar es el siguiente:
Material: Q235A
espesor: 3 mm, 4 mm
Diámetro: Φ3000 mm, 3500 mm, 4000 mm, etc.
Pierna de apoyo: Φ273 mm

2El ascensor de cubos.

Este es un dispositivo de elevación vertical. La altura de elevación puede alcanzar 20-35m, con alta velocidad de elevación eficiente y gran capacidad de transporte,elevador de cubo es ampliamente utilizado para levantar todo tipo de polvo o material granularHay dos tipos de ascensor de balde tipo cinturón y ascensor de balde tipo cadena para la elección del cliente.

Motor: 4kw, 5kw, 7.5kw, etc. El motor está equipado con una válvula de carga.
Altura: personalizada
Tamaño del cubo: 230*130*120 mm
espesor del cubo: 3 mm
Material: Q235A
Plataforma de mantenimiento: 1600*1600 mm

3, sistema de pesaje automático.

Este es un sistema automático de batch que ahorra mucho mano de obra y recursos materiales.Introducir el peso de cada materia prima de acuerdo con la formulación, alta precisión, reducir el error de pesaje, ahorrar costes laborales, mejorar la producción.

Volumen: 2m3, 3m3, 4m3, 6m3, 10m3
Dimensiones: 2000*1500*1900 mm
Pierna de apoyo: canal de 120 mm
espesor: 3 mm
Material: Q235A
El motor:7.5kw

4, mezclador de remo de doble eje.

Esta mezcladora de remo de doble eje tiene los caracteres de alta velocidad de mezcla, alta uniformidad, menor consumo de energía.tamaño de las partículasLa descarga del material es por control neumático, el material puede ser descargado en 3-5 segundos.

Capacidad de mezcla:2m3, 3m3, 4m3, 6m3, 10m3
Velocidad de mezcla: 3-5 minutos por lote
Tablero de pared: 10 mm Q235A
Eje principal: Φ108×10 mm Q235A
Paddles: 32*12 mm
Material: acero fundido
Motor: 18kw, 22kw, 30kw, 37kw

5, máquina de embalaje automática.

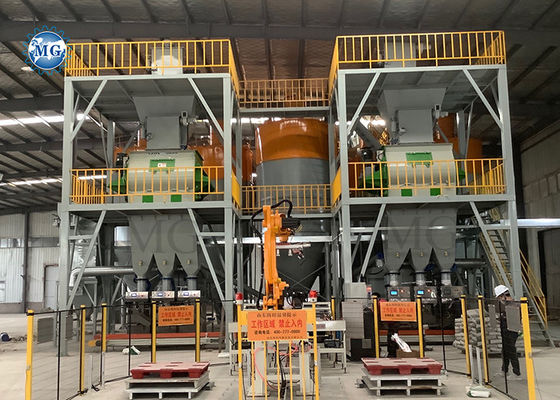

La máquina de embalaje utiliza dispositivos de medición computarizados que proporcionan un pesaje preciso, un rendimiento estable y una operación sencilla.La máquina de embalaje está controlada por PLCPuede equiparse con una cinta transportadora de bolsas y un trabajo de robot paletizador.

Precisión del embalaje: > 98%
Variación de peso: 10 a 50 kg por bolsa
Velocidad de embalaje: 4-6 segundos por bolsa
Presión del aire: 0,4 Mpa
El material de las bolsas: tipo de válvula Papel/PP/plástico
Motor: 3 kW

6Recolector de polvo de pulso.

El colector de polvo de impulso está diseñado principalmente para la recolección de polvo de la máquina de mortero seco, se equipan con válvula de solenoide de pulso y puede realizar la eliminación automática de polvo.conveniente para el mantenimiento, que tiene las características de una gran energía cinética de eliminación de cenizas y una alta eficiencia de eliminación de cenizas.Conjunto de cilindro de tela y filtro como uno solo, puede acortar la malla de viento simplificar el proceso de fabricación.

Modelo:MG5, MG12, MG24, MG36, MG48 y otros
Tamaño:1100*700*3100 mm
El espesor es de 3 mm.
Material: Q235A
Bolsa de conexión: Ф133×1130 mm

7- Máquina de compresión de aire.

Este compresor de aire de tipo tornillo equipar inverter tornillo anfitrión, utilizar motor de cobre de buena calidad, alta eficiencia y bajo ruido, equipar filtro de aire preciso, separador de agua de aceite de grado industrial,Filtro de aceite de alta precisión, sistema de disipación de calor de alta velocidad, el uso de elementos de aparatos eléctricos importados, aislamiento acústico de algodón.filtro de alta precisión para asegurarse de proporcionar aire de buena calidad a las máquinas.

Modelo: 2.4m3
Motor: 15kw
Presión del aire: 0,8Mpa
Contenedor de aire: 1m3

8El gabinete de control.

Sistema de control PLC con caracteres de alto grado de inteligencia, control automático desde el silo de almacenamiento de materias primas, transportador de tornillo, pesaje de los ingredientes para la mezcla,envasado y control total de la planta de mortero seco completa, Inteligente y fácil de operar.

Válti­dad: personalizada
Componentes eléctricos: CHNT
PLC: pantalla táctil

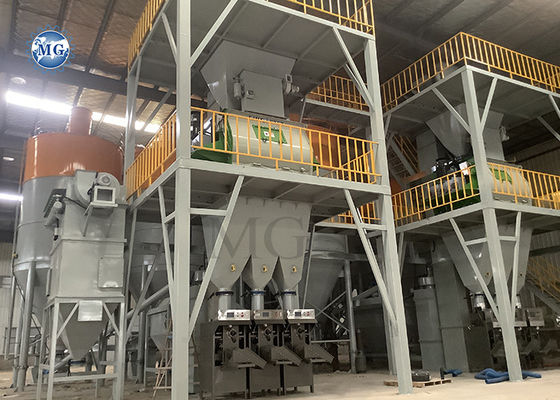

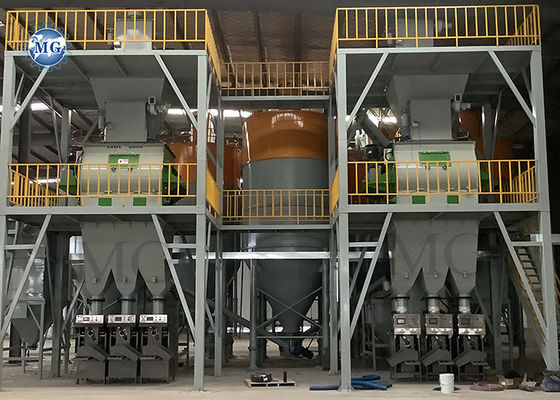

3Principio de funcionamiento Instalación de mezcla automática de mortero en polvo y mezcla seca.

Nuestra mezcladora automática de mortero en polvoincluye gabinete de control eléctrico; silo de cemento, sistema de pesaje; tolva de alimentación; colector de polvo de impulso; elevador de cubo; tanque de premezcla; mezclador agrávico de doble eje; tanque de contención de producto terminado;Máquina de embalaje automáticaCompresor de aire.

Cuando elautomáticoplanta de mezcla de mortero en polvo de mezcla secatrabaja,En primer lugar, se transportarán diferentes tipos de materias primas alos silosPor elelevador de cubo o camión de bombeo,En segundo lugar,, se transportarán diferentes tipos de materias primasel silo de materias primasEn ella balanza automáticaen la proporción de la fórmula portransportador de tornillo,En tercer lugar,, la materia prima de la premezcla se elevará en elPre-mezcla por elevador de cubo, cuarto, el material de la premezcla entrará enel mezclador de remo de doble ejey se mezclan uniformemente,En quinto lugar, el material mezclado entrará enla máquina de embalaje automáticay ser empaquetado, finalmente, la bolsa empacada será transportada al siguiente proceso porel transportador de cinta.

4Las materias primasInstalación de mezcla automática de mortero en polvo y mezcla seca.

5Aplicación deInstalación de mezcla automática de mortero en polvo y mezcla seca.

6Nuestra compañía..

Zhengzhou MG Industrial Co., LTD se ha dedicado a la industria del mortero seco en polvo durante 20 años.

uno de los principales fabricantes de equipos de materiales de construcción en China.
Proporcionamos soluciones de una sola parada a los clientes de todo el mundo, incluyendo la planificación del sitio del cliente, la configuración del equipo,Instalación y puesta en marcha en el sitio de la tecnología de fórmula y productos químicos.
Los principales productos de la empresa incluyen mezcladores de mortero seco, planta de mortero seco, planta de mortero de aislamiento térmico, planta de mortero adhesivo para azulejos, secador de arena, mezcladora de polvo, colector de polvo de impulso,máquinas de embalaje automáticas, equipos de transporte, equipos de paletización robótica y otros accesorios de máquinas de mortero seco.
Ahora nuestra empresa ha introducido una serie de equipos de procesamiento avanzados, tales como corte láser y máquina de control numérico.Hemos obtenido más de 30 patentes de tecnología y aprobado ISO9001La certificación CE y la certificación del sistema de propiedad intelectual
Los productos MG han sido ampliamente utilizados en más de 2000 empresas de materiales de construcción en China, y exportados a más de 90 países de todo el mundo, como Inglaterra, Canadá, Australia, Rusia,Corea del Sur, Malasia, los Emiratos Árabes Unidos, Arabia Saudita, Argentina, Chile, Ecuador, Marruecos, Sudáfrica, Senegal, Kenia, Somalia, etc.
De acuerdo con la situación real de cada cliente (costes de inversión, condiciones del sitio, características del material, fórmula del producto, etc.), la empresa puede personalizar un conjunto desoluciones prácticas y eficientes para los clientes.
Zhengzhou MG estará dispuesto a trabajar con usted para buscar el desarrollo mutuo.
